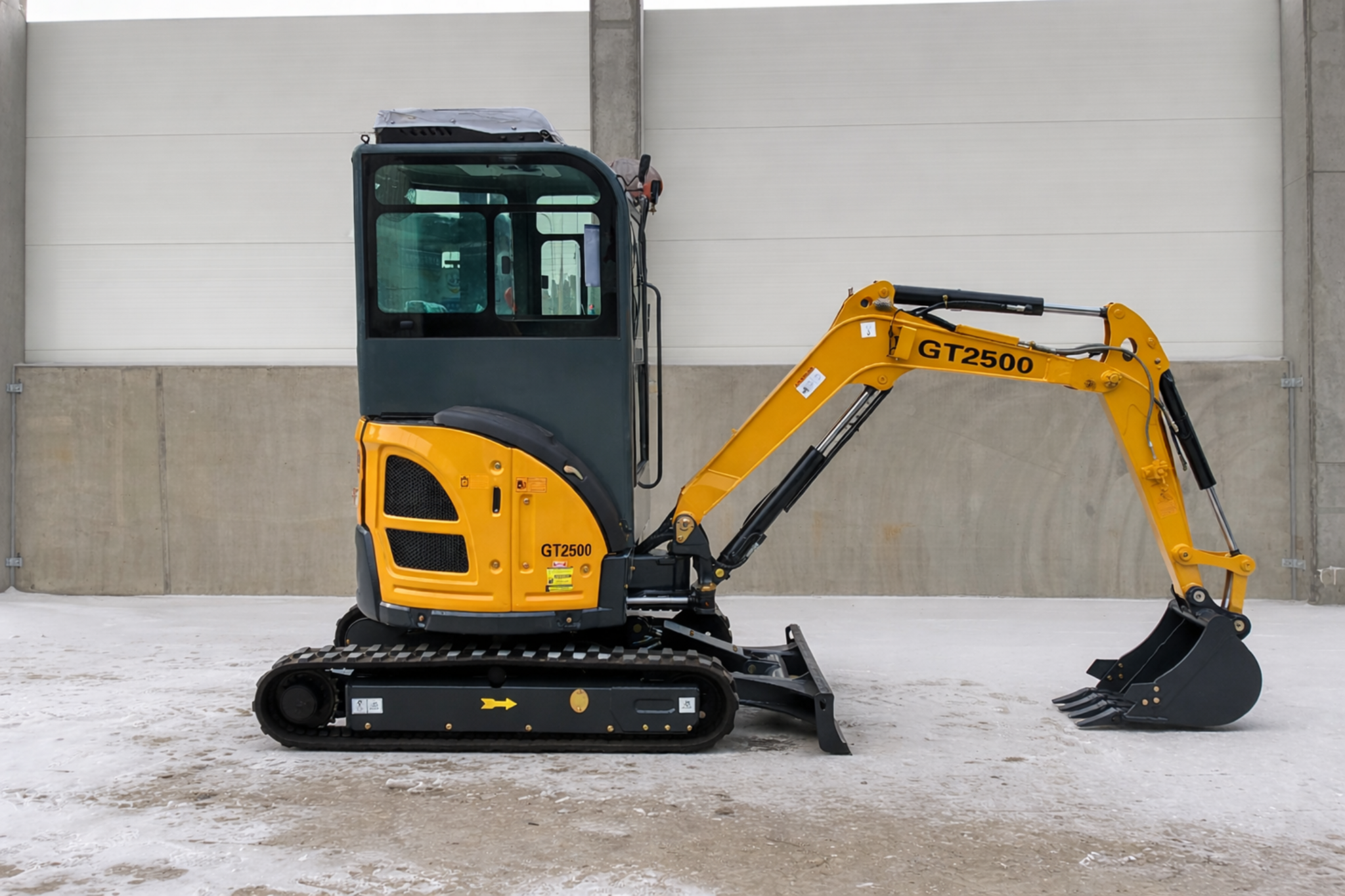

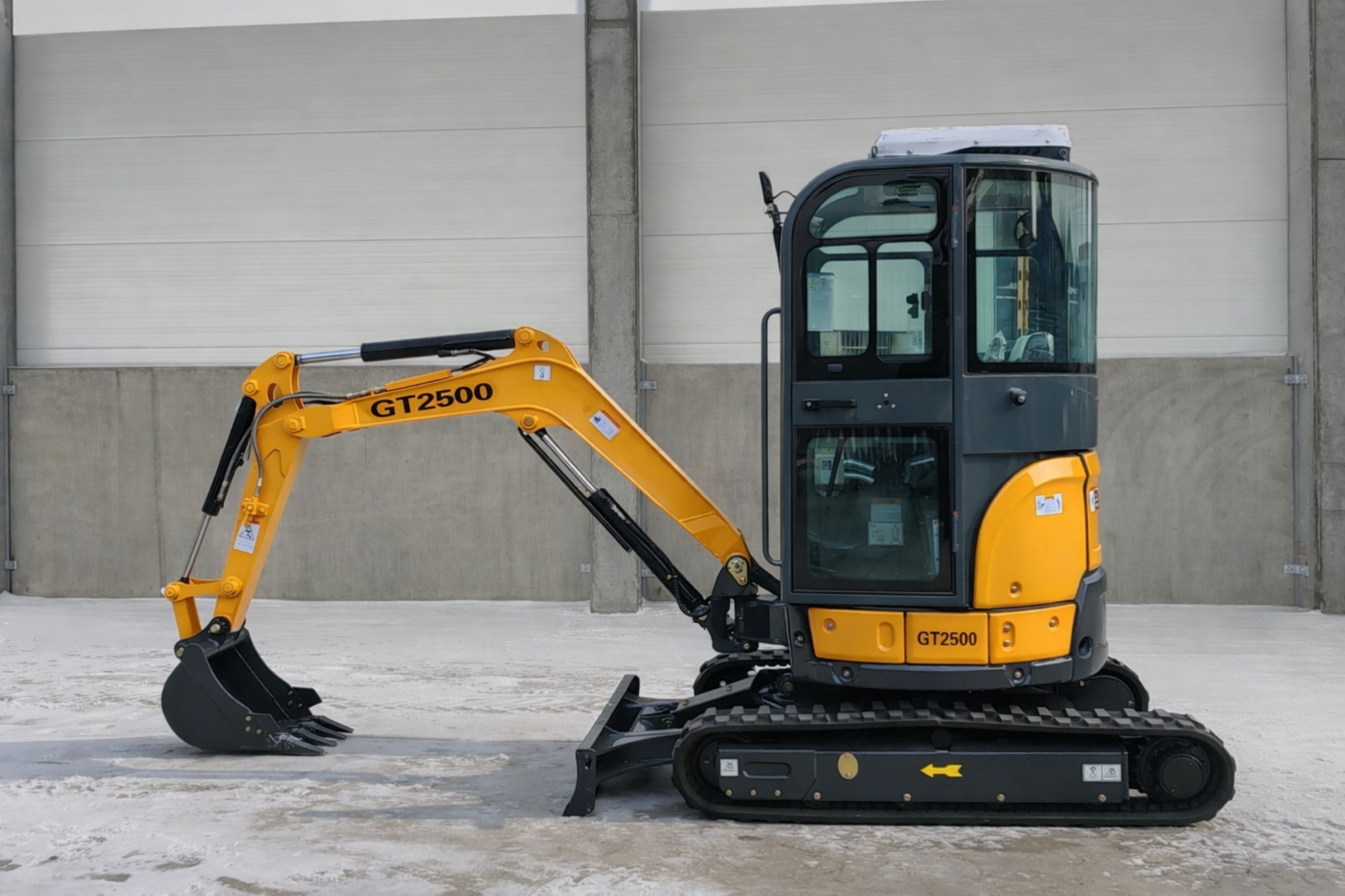

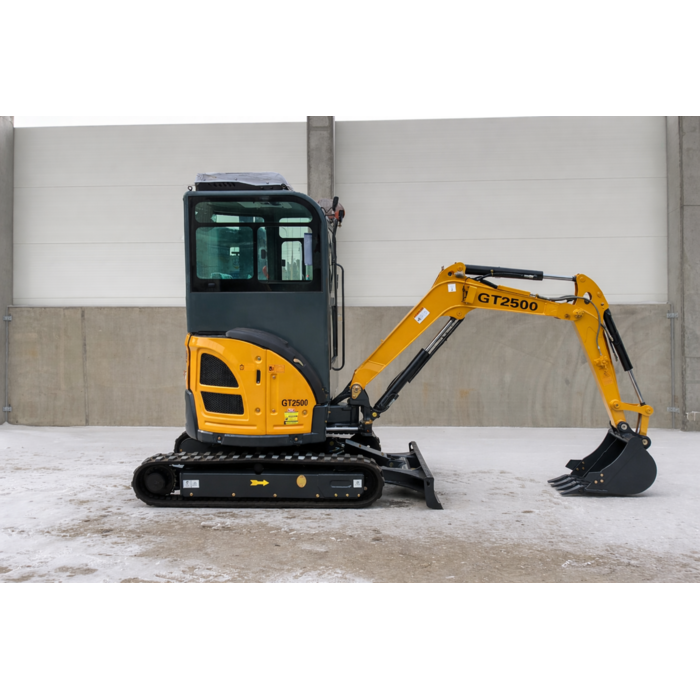

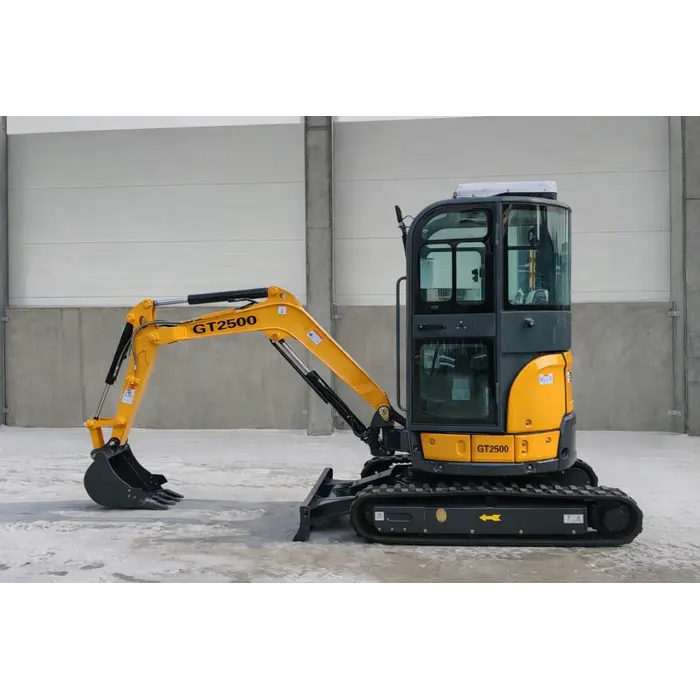

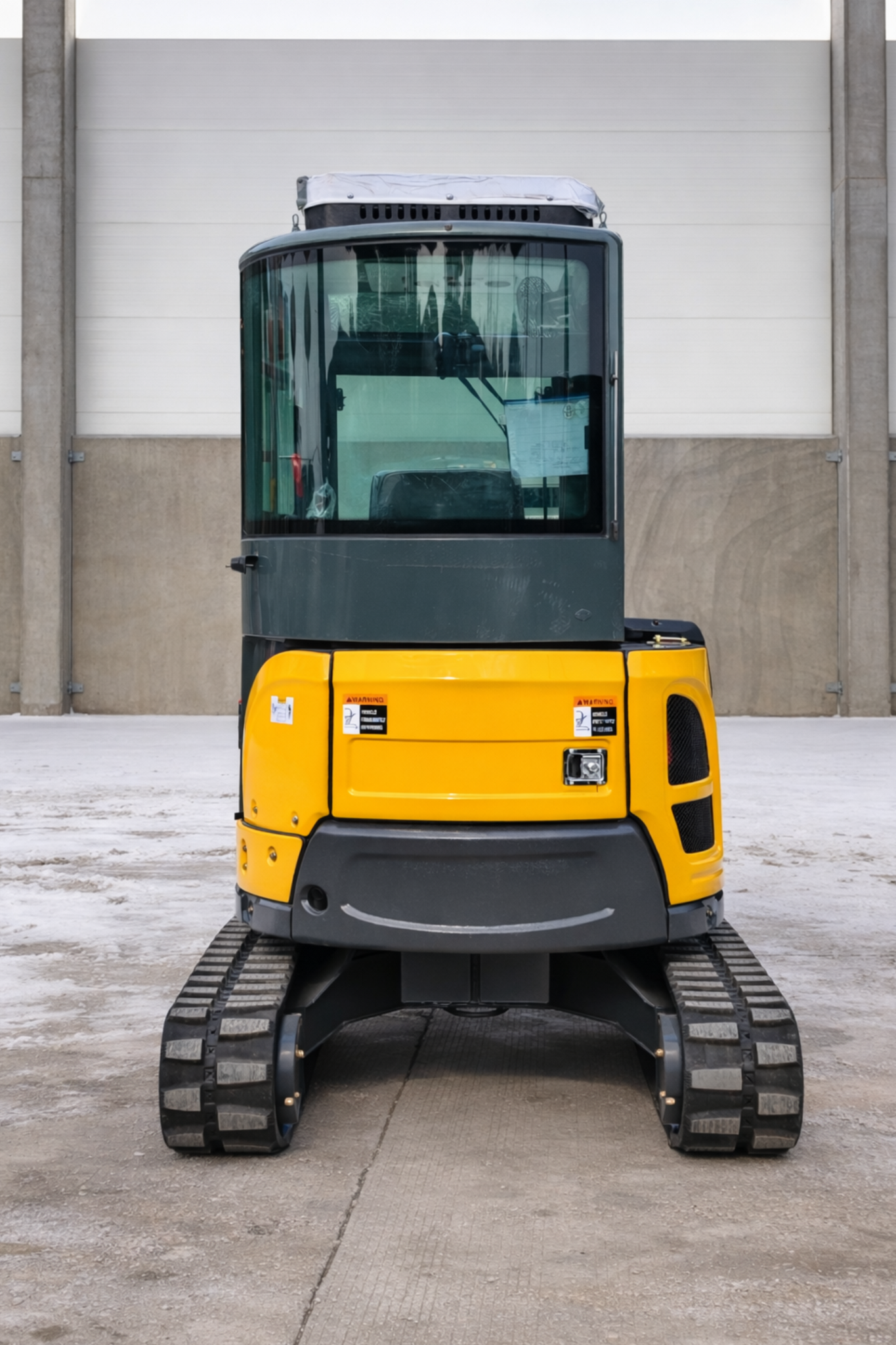

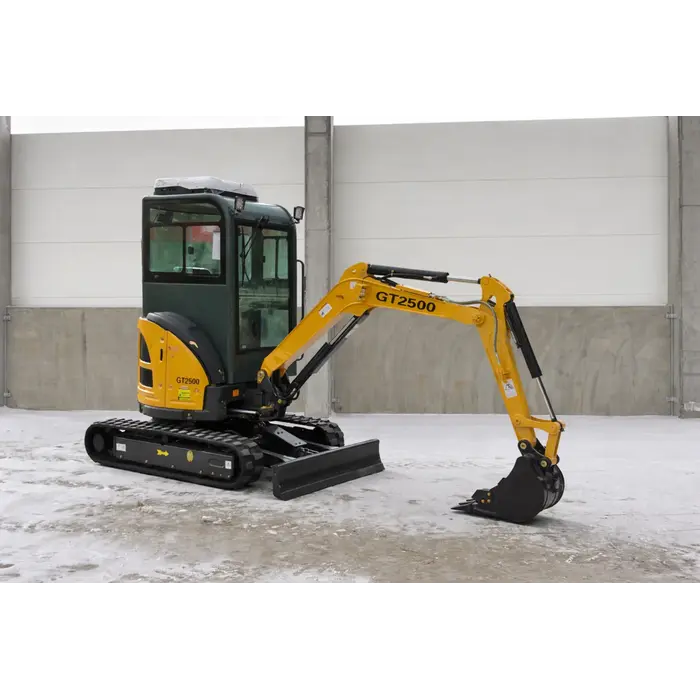

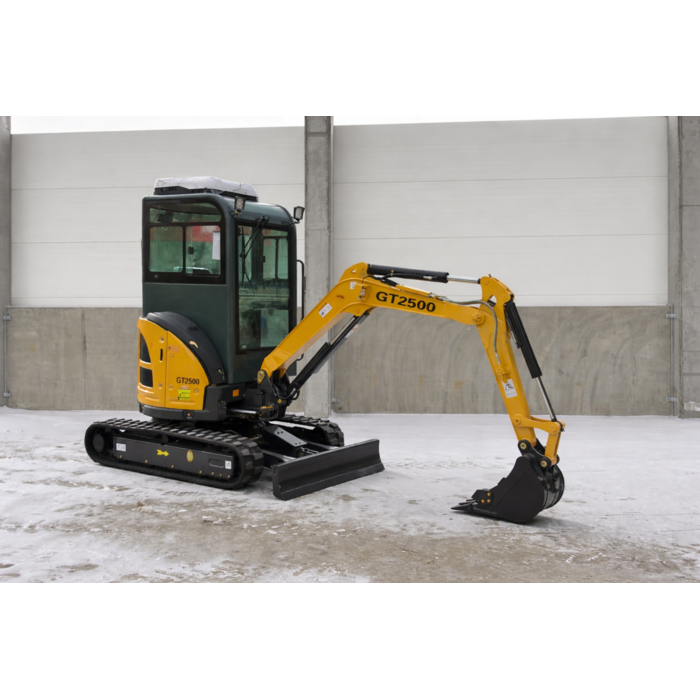

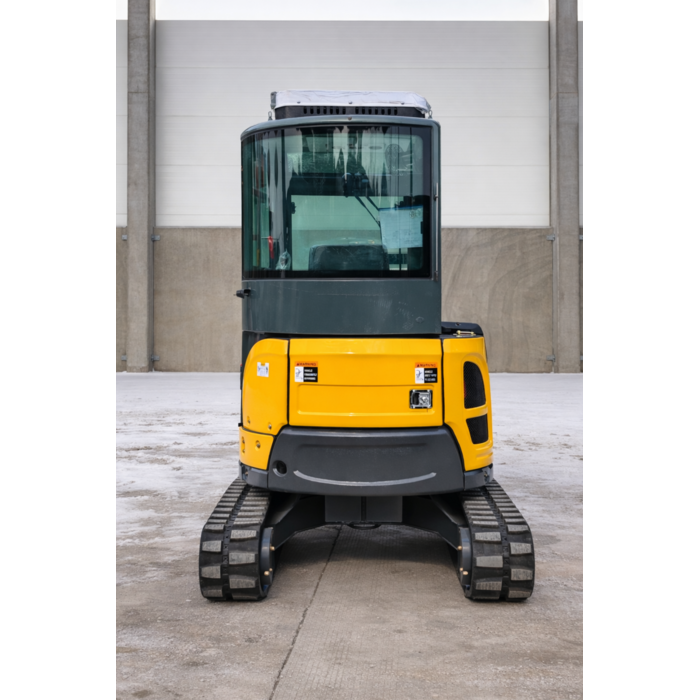

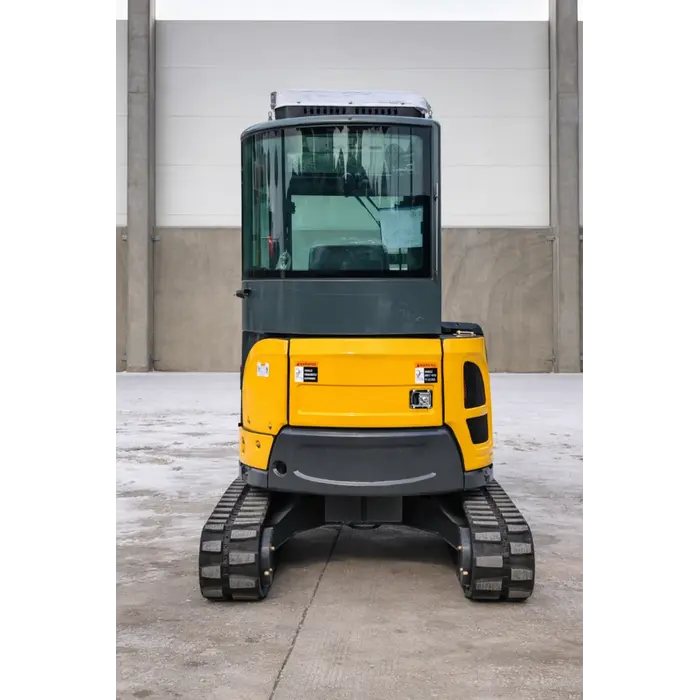

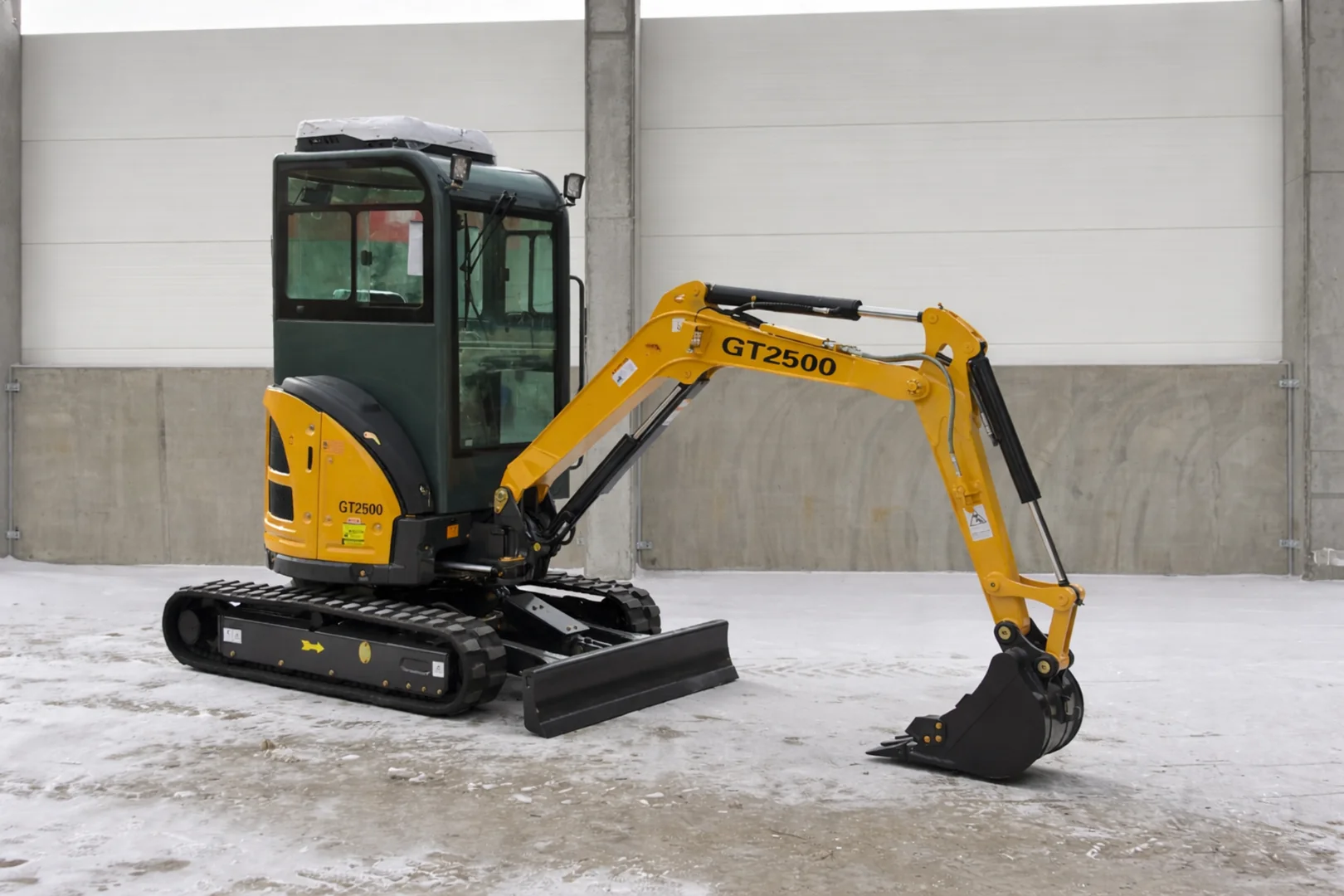

Graafmachine GT2500
Graafmachine GT2500
Rupsgraver
De GT2500 graafmachine is een compacte en efficiënte rupsmachine met een gewicht van 2420 kg, ontworpen voor grondwerken, installatiewerkzaamheden en funderingswerken. Dankzij de optimale afmetingen, goede graafkracht en het stabiele onderstel is hij ideaal voor zowel kleinere bouwplaatsen als terreinen met beperkte manoeuvreerruimte.
Motor en hydraulisch systeem
Het model GT2500 is uitgerust met een betrouwbare Yanmar 3TNV80F-motor met een vermogen van 14,7 kW, werkend bij een nominaal toerental van 2200 tpm. Deze motor zorgt voor stabiele en zuinige prestaties en voldoende dynamiek tijdens intensieve grondwerken. De maximale hydraulische systeemdruk van 18 MPa garandeert een nauwkeurige bediening en een hoge efficiëntie van de aanbouwdelen.
Werkbereik
De graafmachine bereikt een maximale graafdiepte van 2550 mm en een maximale graafhoogte van 4300 mm, wat het mogelijk maakt sleuven te graven voor installaties, funderingen en aansluitwerkzaamheden. De storthoogte van 2530 mm maakt een comfortabele belading van het uitgegraven materiaal mogelijk. De maximale graafradius bedraagt 4150 mm en de radius bij maximale hoogte 2700 mm, wat een groot werkbereik biedt zonder dat de machine vaak verplaatst hoeft te worden.
De machine genereert een maximale graafkracht van 15 kN, terwijl een trekkracht van 16 kN zorgt voor vlotte verplaatsing onder zwaardere terreinomstandigheden. De draaisnelheid van het platform tot 11 tpm zorgt voor soepel en snel manoeuvreren tijdens het werk.
Onderstel en stabiliteit
De GT2500 is uitgerust met rupsen met een breedte van 250 mm en een contactlengte met de ondergrond van 1870 mm, wat zorgt voor stabiliteit en goede grip. Een bodemdruk van 35 kPa maakt werken op minder verharde ondergrond mogelijk. De machine kan hellingen tot 30° overwinnen en de maximale rijsnelheid van 2,5–3,5 km/u maakt een efficiënte verplaatsing op de bouwplaats mogelijk.
Afmetingen en wendbaarheid
De totale lengte van de graafmachine bedraagt 3950 mm, de breedte 1400 mm en de hoogte 2300 mm. De breedte van het platform van 1330 mm en de platformhoogte boven de grond van 480 mm zorgen voor een stabiele constructie. De minimale draaicirkel van 790 mm maakt comfortabel werken in smalle ruimtes mogelijk, terwijl een bodemvrijheid van 250 mm veilig rijden op oneffen terrein mogelijk maakt.
De lengte van de giek van 1950 mm en de arm van 950 mm, gecombineerd met een bak met een breedte van 450 mm, zorgen voor nauwkeurige uitvoering van grondwerken en een hoge graafefficiëntie.
Totaalgewicht 2420 kg
Motortype Yanmar 3TNV80F
Aantal cilinders 3
Nominaal vermogen 14,7 kW
Nominaal motortoerental 2200 tpm
Maximale hydraulische systeemdruk 18 MPa
Maximale hellingshoek (klimvermogen) 30°
Bodemdruk 35 kPa
Maximale rijsnelheid 2,5–3,5 km/u
Maximale trekkracht 16 kN
Maximale draaisnelheid van het platform 11 tpm
Maximale graafkracht 15 kN
Maximale graafhoogte 4300 mm
Maximale storthoogte 2530 mm
Maximale graafdiepte 2550 mm
Maximale graafradius 4150 mm
Graafradius bij maximale hoogte 2700 mm
Minimale radius 1800 mm
Lengte van de hoofdbakarm (giek) 1950 mm
Lengte van de arm (baksteel) 950 mm
Bakbreedte 450 mm
Totale lengte 3950 mm
Totale breedte 1400 mm
Totale hoogte 2300 mm
Minimale draaicirkel 790 mm
Lengte van de rupsband (contact met de grond) 1870 mm
Breedte van de rupsband 250 mm
Bodemvrijheid 250 mm
Breedte van het platform 1330 mm
Hoogte van de motorkap 1350 mm
Hoogte van het platform boven de grond 480 mm
